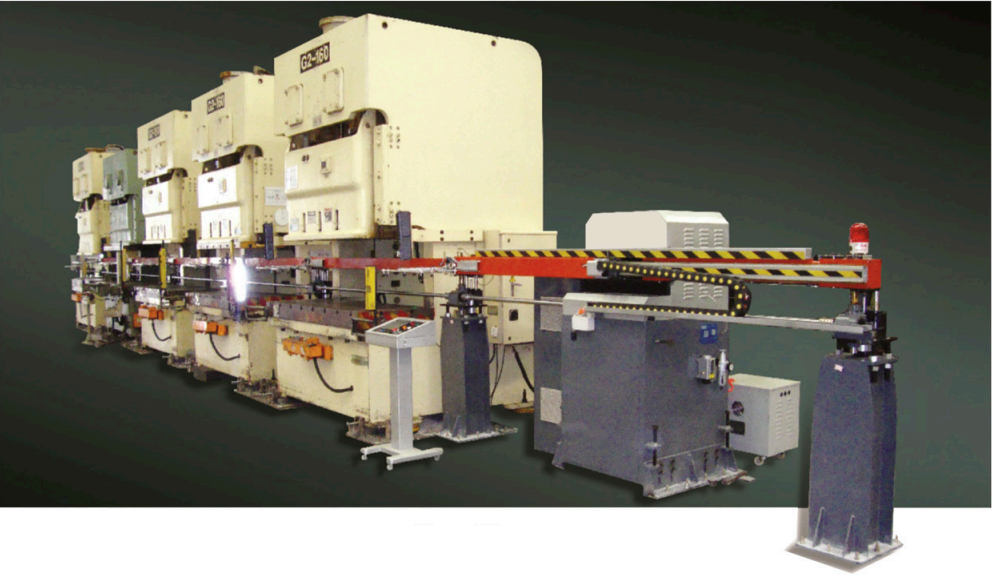

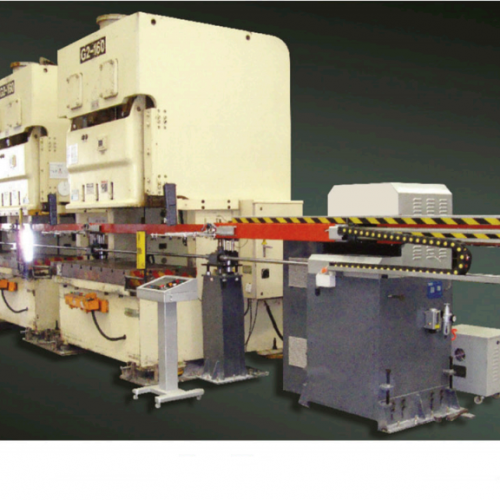

多臺沖床多工位搬送機械手
2022/04/15
147
1. 傳送效率高,省時、省力;
2. 采用高性能AC伺服,系統運轉平滑;
3. 高度駕動率,產品限制少;
4. 配合彈性制造系統,生產線順暢穩定。
特性:
1. 傳送效率高,省時、省力;
2. 采用高性能AC伺服,系統運轉平滑;
3. 高度駕動率,產品限制少;
4. 配合彈性制造系統,生產線順暢穩定。
備注:
1. 驅動系統采用精密伺服馬達,速度可調;
2. 吸著方式可為真空吸盤或電磁吸鐵,氣動夾具可混合使用,適應不同工件;
3. 進料方式:卷料可搭配,空氣送料機、NC滾輪送料機;片料可搭配雙堆式積料架;
4. 工件若需反轉,可搭配反轉機;
5. 根據工件要求,可搭配自動攻牙機。
技術參數
型號 | 移送行程 | 上升行程 | X/Y軸驅動 | 操作界面 | 工件抓取方式 | 搬送重量 | 氣壓 | 可按沖床與產品大小定制規格 |
ZBH-1500 | 800-1500mm | 10-60mm | 伺服電機 | 彩色人機界面 | 真空/電磁/智能夾具 | 5KG/件 | >5KG | |
ZBH-2500 | 1600-2500mm | 10-60mm | 伺服電機 | 彩色人機界面 | 真空/電磁/智能夾具 | 8KG/件 | >5KG | |
ZBH-3500 | 2600-3500mm | 10-60mm | 伺服電機 | 彩色人機界面 | 真空/電磁/智能夾具 | 10KG/件 | >5KG | |
ZBH-5000 | 3600-5000mm | 10-60mm | 伺服電機 | 彩色人機界面 | 真空/電磁/智能夾具 | 15KG/件 | >5KG |
