NC伺服送料機的結構與原理

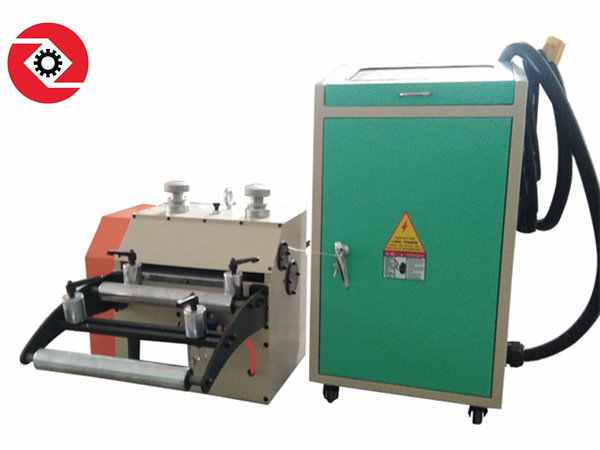

       NC伺服送料機,又名NC數控送料機,是沖壓行業第三代送料機型,具有精度高、穩定性好、操作簡便等優勢,目前已逐步取代空氣送料機、滾輪送料機的市場主流地位,是精密沖壓加工首選的自動送料機機型。NC伺服送料機由機身與獨立電控箱兩大部分組成,其中機身包括伺服電機、小同步輪、大同步輪、下送料輥輪、下傳動齒輪、上傳動齒輪、上傳動輥輪、小側臂、主側板、固定轉軸、放松軸、放松支架、壓料彈簧、壓料手柄、進料托料架、出料托板等。NC伺服送料機獨立電控箱內有PLC、伺服馬達驅動器、觸摸屏、繼電器、斷路器、交流接觸器、獨立手柄按鈕組成。


        NC伺服送料機運行原理:伺服電機由PLC控制并驅動,伺服電機帶動小同步輪轉動,小同步輪通過同步帶傳動大同步輪,大同步輪通過同軸傳動到下送料輥輪上,下送料輥輪傳動下傳動齒輪,下傳動齒輪傳動上傳動齒輪,上傳動齒輪與上傳動輥輪組裝并傳動,上傳動輥輪與小側臂組裝,放松軸穿過放松支架并與主側板連接,壓料彈簧、壓料手柄壓持在小側臂上面,每送完一次料,壓料手柄由安裝在沖床上的下滑塊上的打桿擊打一次,帶動放松支架放松一次,修正每步的送料誤差。
